• 自力式溫度調節閥

• 產品型號 : ZZW
• 產品系列 : 調節閥

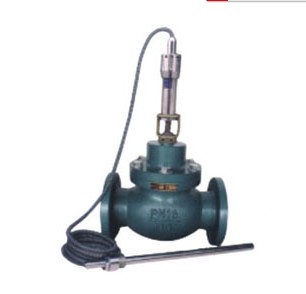

ZZW型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品，公稱壓力PN16、40、64；溫度調節范圍從0~270°C；溫度控制器連接頭為G1″外螺紋；法蘭標準：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16為凸面法蘭； PN40、65為凹面法蘭，閥體為凹面。結構長度按GB12221—89標準

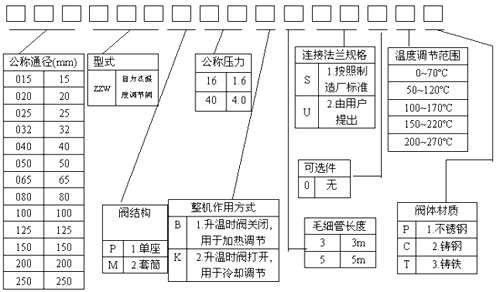

訂購產品

詳細介紹



型號：	ZZW	口徑：
壓力：		材質：

ZZW型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品，公稱壓力PN16、40、64；溫度調節范圍從0~270°C；溫度控制器連接頭為G1″外螺紋；法蘭標準：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16為凸面法蘭； PN40、65為凹面法蘭，閥體為凹面。結構長度按GB12221—89標準。 一、主要零件材料 閥體 ZG230—45 ZG1Cr18Ni9Ti 閥座 ZG1Cr18Ni12Mo2Ti Cr18Ni12Mo2Ti 閥芯 1Cr18Ni9Ti Cr18Ni12Mo2Ti 波紋管套 1Cr18Ni9Ti Cr18Ni12Mo2Ti 平衡波紋管 1Cr18Ni9Ti   溫包 H62 1Cr18Ni9Ti 毛細管 H62 1Cr18Ni9Ti 接頭 35 1Cr18Ni9Ti 二、主要技術參數和性能指標 公稱通徑DN (mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 公稱壓力PN(Mpa) 1.6 4.0 額定流量系數（KV） 單座 5 7 11 20 30 48 75 120 190 300 480 760 1100 雙座     12 22 33 53 53 132 209 330 528 836 1210 套筒     11 20 30 48 75 120 190 300 480 760 1100 額定行程(mm)   6 8 10 14 20 35 允許最大壓差(Mpa) 1.6 1.5 0.5 溫度調節范圍(°C) 0~70、50~120、100~170、150~220、200~270 調節精度（%） ±5 允許超載值（°C） 分別為上述溫度調節范圍上限加50 使用環境溫度（°C） -40~+80 安裝接頭（M） G1” 毛細管長度（M） 3、5 允許泄漏量 硬密封（1/h） 雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV） 軟密封（m1/min） 0.15 0.15 0.15 0.30 0.30 0.45 0.60 0.90 1.70 4.0 4.0 6.75 11.10 三、公稱通徑的外形尺寸 公稱通徑(mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 法蘭端面距離(L)   150 160 180 200 230 290 310 350 400 480 600 730 總高度(H) 500   540 580 640 700 750 820 950 1100 1280 溫包插入深度(T)         235 430 430 630           1000   溫包外露高度(h)                         350 溫包直徑(d) 25(護套直徑Φ28)                         重量(kg)   8 10 13 15 18 30 35 60 75 85 110 150 四、ZZW自力式溫度調節閥型號 <%2
